白鎢礦浮選的粗精選結(jié)果與分析

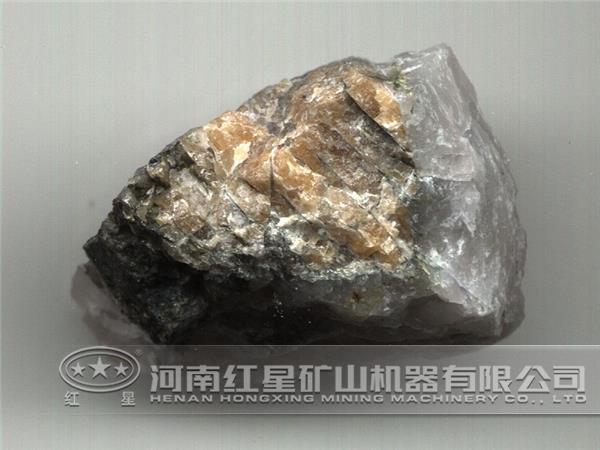

白鎢礦浮選按脈石類型和分選難易程度主要可分為兩大類：即白鎢-石英（或硅酸鹽脈石）型和白鎢-方解石、螢石（重晶石）型。一般情況下，當(dāng)脈石以石英或硅酸鹽類礦物為主時白鎢礦石較易選，而白鎢礦-方解石、螢石（重晶石）型礦石由于礦物的可浮性相近而較難分選。下面紅星選礦設(shè)備廠家總結(jié)出白鎢礦粗精選及浮選精礦浸出工藝。

1、白鎢礦粗選

（1）磨礦細(xì)度對白鎢礦浮選的影響

為考察原礦磨礦細(xì)度對白鎢粗精礦品位及回收率的影響規(guī)律，進(jìn)行了原礦磨礦細(xì)度的條件的確定測試。隨著原礦磨礦細(xì)度的增加，白鎢粗精礦品位呈下降趨勢，回收率呈先升后降趨勢。綜合考慮，選擇磨礦細(xì)度為-0.074mm占80%較為適宜。

（2）調(diào)整劑的種類和用量對白鎢礦浮選的影響

石英、碳酸鹽類脈石的白鎢礦常采用碳酸鈉作為調(diào)整劑，既可消除礦漿中多種有害離子對浮選的影響，又起到調(diào)整礦漿pH值的作用，且與水玻璃的協(xié)同效應(yīng)較為明顯，水玻璃不僅具有分散礦泥的作用，而且又是白鎢礦浮選廣泛采用的抑制劑，特別是對于石英類脈石的抑制 較為明顯，而在碳酸鹽類脈石白鎢礦的浮選中常采用改性水玻璃。螢石類脈石的白鎢礦經(jīng)研究認(rèn)為，采用“石灰法” 較好，即采用石灰和碳酸鈉作為調(diào)整劑，水玻璃作為抑制劑，因石灰和碳酸鈉的加入，在螢石表面生成能受水玻璃強(qiáng)烈抑制的CaCO3覆蓋層。針對該礦石性質(zhì)特點(diǎn)，對調(diào)整劑碳酸鈉+改性水玻璃、改性水玻璃、石灰+碳酸鈉+改性水玻璃、TY-19進(jìn)行了選擇確定。

經(jīng)過驗(yàn)證，調(diào)整劑的種類對白鎢礦粗選作業(yè)回收率影響不大，但對粗精礦品位影響較大，TY-19有利于白鎢粗精礦品位的提高。

考察了調(diào)整劑TY-19用量對白鎢礦浮選指標(biāo)的影響，TY-19用量對白鎢粗精礦中鎢的回收率影響不大，但對鎢的品位影響較大，適宜該礦石的調(diào)整劑TY-19用量為3000g/t。

調(diào)整劑TY-19對提高白鎢礦粗泡品位、減少精選次數(shù)有良好 ，特別是碳酸鹽脈石含量較多的白鎢礦 尤為顯著，因此選擇適宜的調(diào)整劑為TY-19，其用量為3000g/t。

（3）捕收劑733用量對白鎢礦浮選的影響

粗選捕收劑用量對白鎢粗精礦品位及回收率均具有明顯的影響，為此，考察了捕收劑733用量在200~500g/t之間變化對白鎢粗精礦指標(biāo)的影響規(guī)律。捕收劑733用量對白鎢粗精礦的品位影響較為明顯，當(dāng)捕收劑733用量超過300g/t后，白鎢粗精礦品位急速下降。綜合考慮，選擇捕收劑733用量為300g/t較為適宜。

2、白鎢礦精選

根據(jù)鎢粗精礦的精選選礦工藝可知，白鎢的精選被看作是整個白鎢礦浮選的關(guān)鍵，目前白鎢精選主要有高溫法和常溫法2種工藝。近年來白鎢礦常溫浮選工藝研究取得了一定的進(jìn)步，但仍存在的關(guān)鍵問題是浮選過程不穩(wěn)定、礦石適應(yīng)性較差。為此，我們在對比加溫精選與不加溫精選的同時，考察了溫度對精選指標(biāo)的影響。

加溫對白鎢精礦品位影響差異不大，但對作業(yè)回收率的影響差異較大；不加溫或低溫精選時，白鎢礦作業(yè)回收率較低；當(dāng)加溫溫度超過62℃時，白鎢礦作業(yè)回收率增加不大。綜合考慮生產(chǎn)能耗、成本等問題，選擇適宜的精選加溫溫度為60~62℃。

3、白鎢浮選精礦浸出

由于冶金作業(yè)對白鎢礦精礦的質(zhì)量要求比較高，因此，白鎢精選次數(shù)一般均在5次以上。因礦石中存在較多的方解石、透輝石、角閃石等難以抑制的含鈣及硅酸鹽類礦物，使白鎢礦多次精選也難以獲得合格白鎢礦精礦。為此，我們在大量工藝方案研究的基礎(chǔ)上，以閉路循環(huán)中白鎢礦3次精選精礦作為給礦進(jìn)行白鎢礦浮選精礦的浸出試驗(yàn)， 考察了鹽酸用量和浸出時間對白鎢精礦品位的影響。

對于原礦的鹽酸用量增加和攪拌浸出時間的延長均有利于白鎢礦精礦品位的提高，但綜合考慮生產(chǎn)成本及經(jīng)濟(jì)效益等問題，選擇適宜的鹽酸用量為7.5kg/t，攪拌浸出時間為2h。

以上便是紅星選礦技術(shù)人員總結(jié)的較為詳細(xì)的白鎢礦浮選工藝流程，該流程主要所需設(shè)備有破碎機(jī)、球磨機(jī)、浮選機(jī)、分級機(jī)等系列選礦設(shè)備，歡迎致電紅星選礦設(shè)備生產(chǎn)公司咨詢詳情，咨詢電話：0371-67772626。
